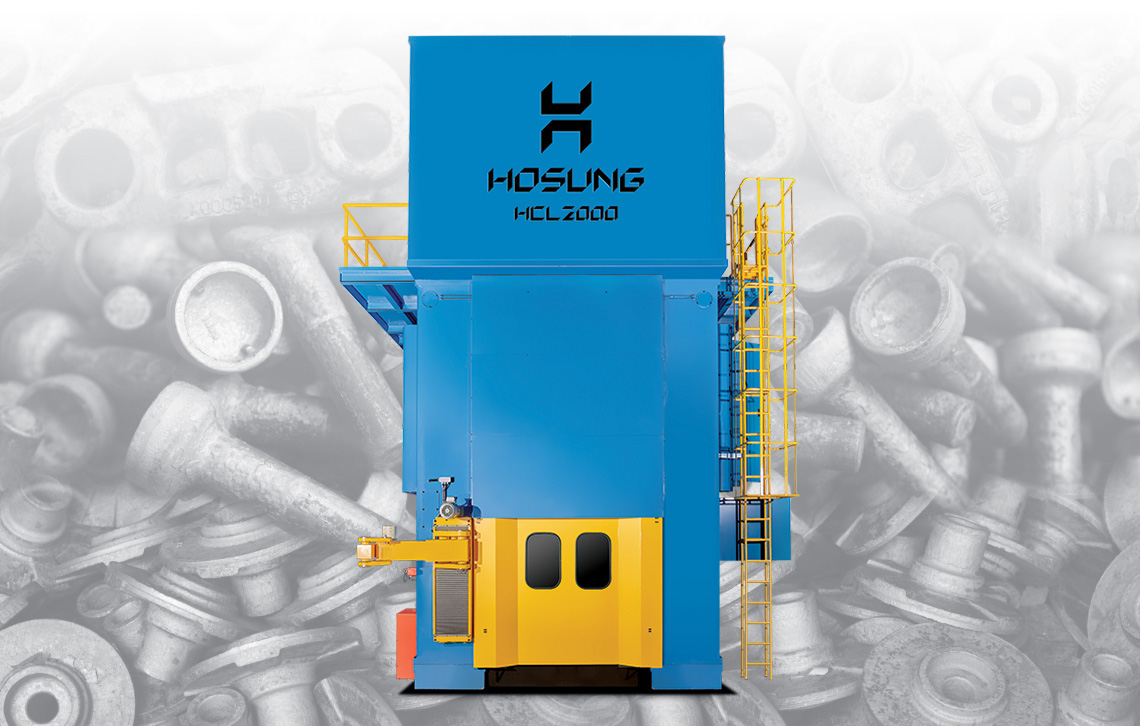

열간·온간 연속 단조를 위한 HFM 크랭크레스 프레스

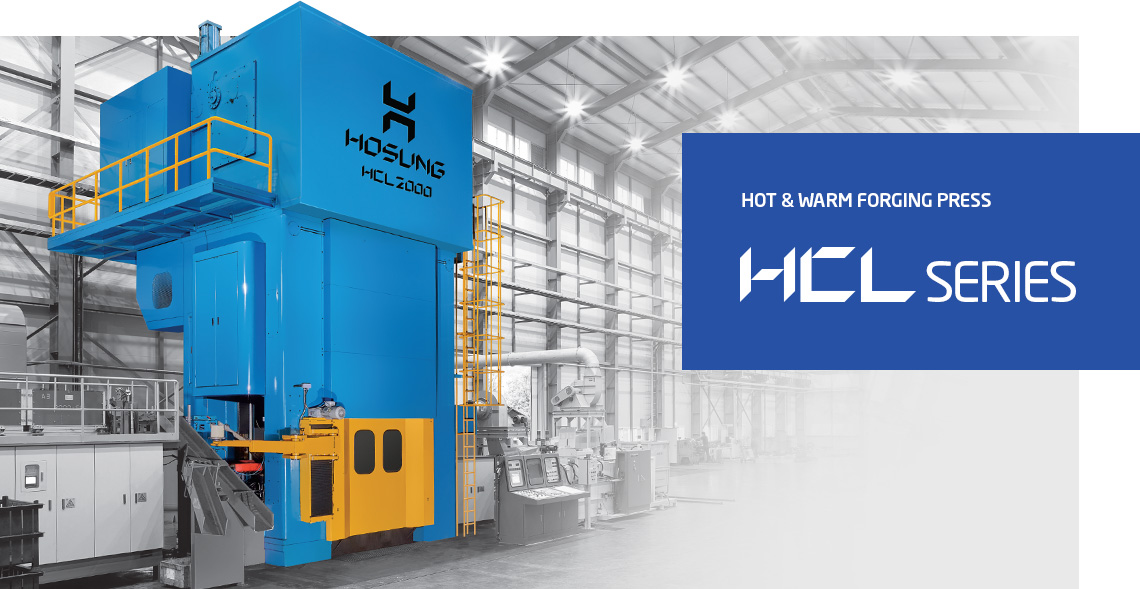

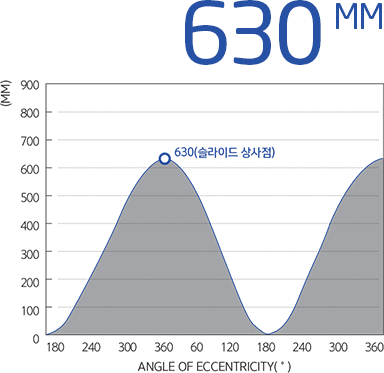

HFM HCL 시리즈는 열간 및 온간 성형 작업에 적합한 크랭크레스 방식의 단조프레스입니다. 긴 스트로크가 필요한 성형 공정과 연속 작업에 대응하며, 하사점 부근의 성형 능력과 가압 중 슬라이드의 평행도 유지를 고려한 구조를 갖추고 있습니다.
슬라이드 내부에는 조절 장치와 오버로드 프로텍터를 일체형으로 구성하여 성형 작업 중 미세 조절이 가능하고, 좌우 편심하중을 최소화하며 과부하를 방지하도록 설계했습니다. 구동부의 급유와 유지보수도 용이합니다.
3단 감속기어 구동 방식은 에너지 복귀 시간을 줄이고 연속 작업에 필요한 토크를 제공합니다. 다공정 정밀 단조를 위한 서보제어 트랜스퍼와 다이세트, 금형 급속 교환장치 등 공정별 옵션을 검토할 수 있습니다.

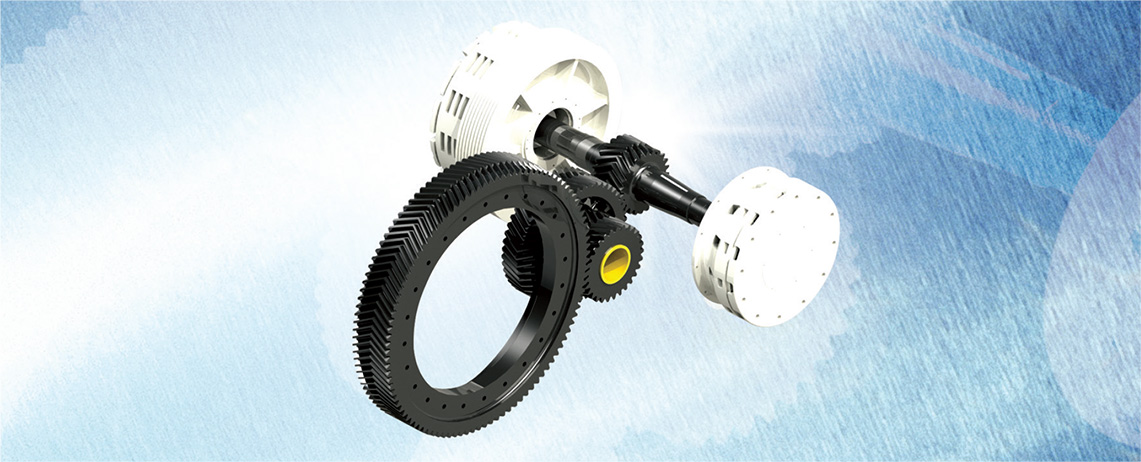

3단 감속기어 구동 방식을 통해 에너지 복귀 시간의 최소화, 연속작업을 위한 충분한 토크 능력.

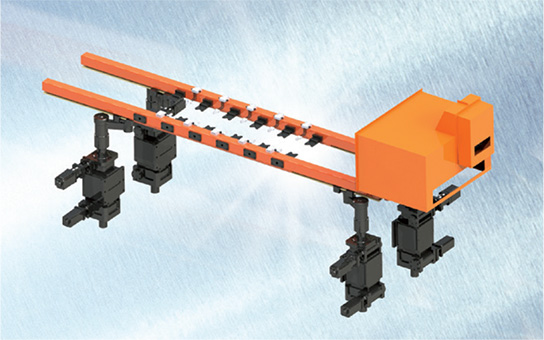

다공정 정밀 단조에 최적화된 서보제어방식의 자동 이송 장치.
| Type | HCL-1250 | HCL-1600 | HCL-2000 | HCL-2000 |
|---|---|---|---|---|
| 능력|(ton) | 1,250 | 1,600 | 2,000 | 2,000 |
| 스트로크|(mm) | 500 | 630 | 630 | 800 |
| 스트로크 수|(SPM) | 20 ~ 40 | 18 ~ 35 | 18 ~ 35 | 18 ~ 32 |
| 슬라이드 면적|(mm) | 1,500 x 850 | 2,030 x 1,000 | 2,030 x 1,000 | 2,030 x 1,100 |
| 배드 넓이|(mm) | 1,500 x 850 | 2,030 x 1,000 | 2,030 x 1,000 | 2,030 x 1,100 |
| 다이 하이트|(mm) | 1,360 | 1,600 | 1,600 | 1,600 |
| 상부 이젝터|(mm) | 50 | 70 | 70 | 70 |
| 하부 이젝터|(mm) | 150 | 180 | 200 | 200 |
| 주 전동기|(kw) | 210 | 300 | 310 | 350 |

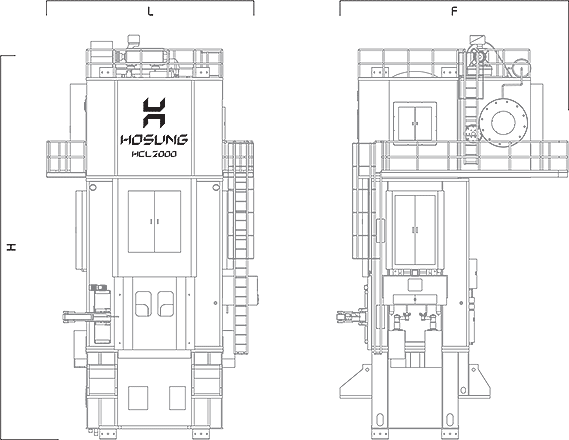

| Type | HCL-1250 | HCL-1600 | HCL-2000 | HCL-2000 |
|---|---|---|---|---|
| L (mm) | 5,900 | 6,600 | 6,600 | 6,600 |
| F (mm) | 6,500 | 7,300 | 7,400 | 7,500 |
| H (mm) | 9,250 | 12,500 | 12,660 | 13,030 |
* 본 기계 사양은 품질 개선을 위해 예고 없이 변경될 수 있습니다.
