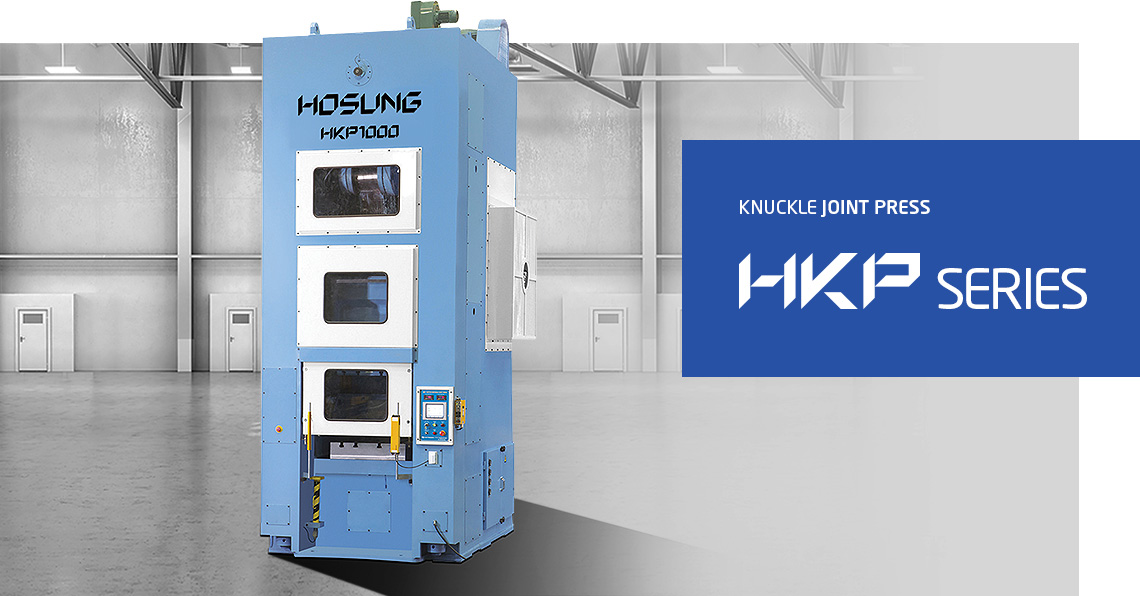

냉간단조·코이닝·사이징을 위한 HFM 너클프레스
HFM HKP 시리즈는 너클 기구 방식으로 구동하는 냉간단조프레스입니다. 하사점 부근에서 슬라이드 속도가 느려지는 운동 특성을 활용하여 냉간단조품 생산과 코이닝, 사이징 등의 정밀 압축가공에 대응합니다.
HKP 너클프레스는 저소음·저진동 성형에 적합하도록 설계되었습니다. 기종별 능력, 스트로크, 슬라이드 면적과 다이 하이트를 비교하고, 다이세트, 자동 이송 장치, 하중 검출기 등의 옵션을 공정에 맞춰 검토할 수 있습니다.

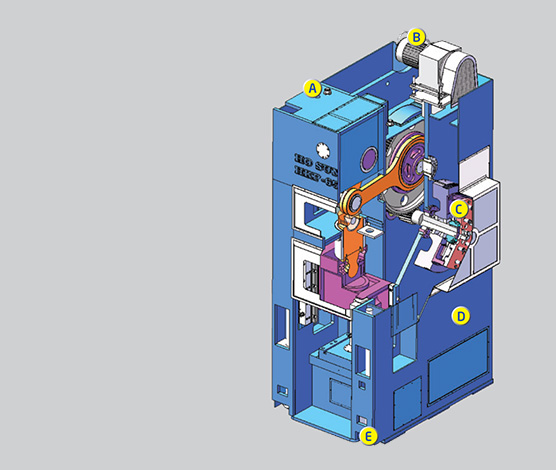

정면

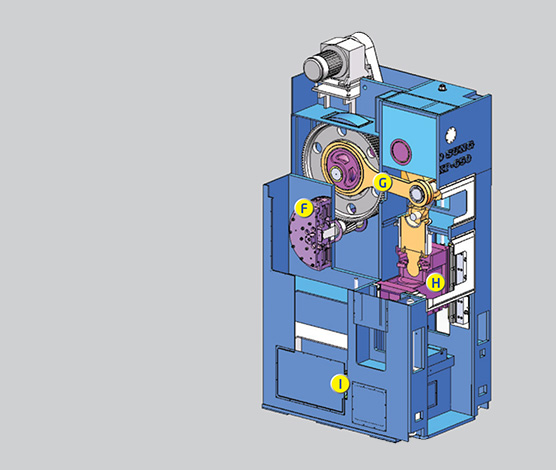

후면
* 본 구조도는 HKP-1000 기준입니다. 모델에 따라 외형 및 구조가 다를 수 있습니다.
| Type | HKP-400 | HKP-650 | HKP-800 | HKP-1000 |
|---|---|---|---|---|
| 능력|(ton) | 400 | 650 | 800 | 1,000 |
| 능력 발생점|(mm) | 7 | 7 | 8 | 10 |
| 스트로크|(mm) | 160 | 200 | 220 | 500 |
| 스트로크 수|(SPM) | 22 ~ 45 | 20 ~ 40 | 15 ~ 35 | 8 ~ 15 |
| 슬라이드 면적|(mm) | 600 x 500 | 700 x 600 | 800 x 700 | 1,000 x 1,000 |
| 배드 넓이|(mm) | 700 x 600 | 800 x 700 | 900 x 800 | 1,000 x 1,000 |
| 다이 하이트|(mm) | 450 | 505 | 550 | 1,025 |
| 슬라이드 조절량|(mm) | 15 | 15 | 20 | 50 |
| 상부 이젝터|(mm) | 50 | 50 | 50 | 100 |
| 하부 이젝터|(mm) | 100 | 100 | 110 | 250 |
| 주 전동기|(kw) | 37 | 45 | 55 | 90 |

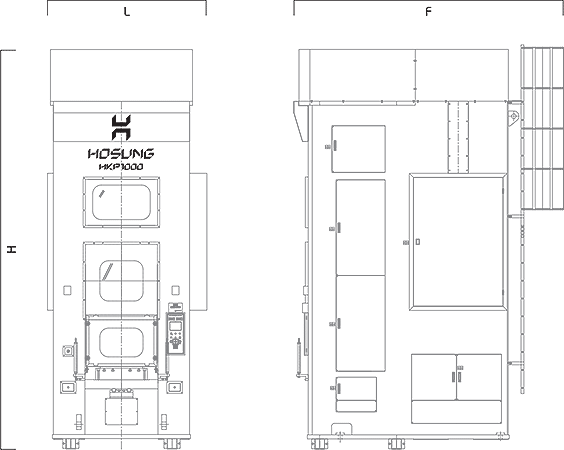

| Type | HKP-400 | HKP-650 | HKP-800 | HKP-1000 |
|---|---|---|---|---|
| L (mm) | 2,070 | 2,295 | 2,350 | 3,330 |
| F (mm) | 3,520 | 3,910 | 4,145 | 5,900 |
| H (mm) | 5,365 | 6,145 | 6,740 | 10,300 |
* 본 기계 사양은 품질 개선을 위해 예고 없이 변경될 수 있습니다.
