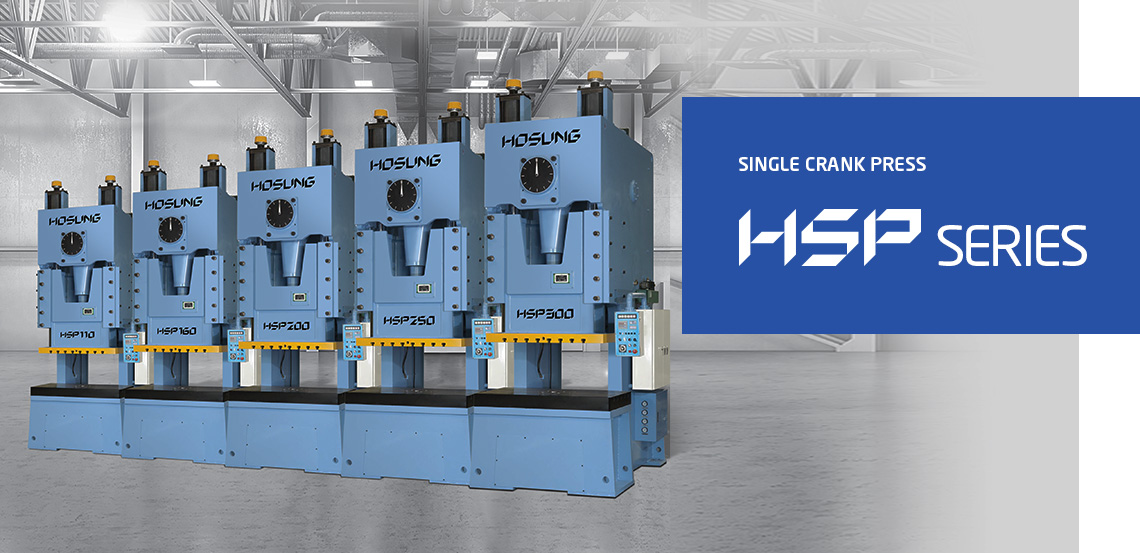

HSP 크랭크프레스
HFM HSP 시리즈는 범용 가공, 프로그레시브 가공과 트랜스퍼 가공에 대응하는 크랭크프레스입니다. 성형 중 동적 정밀도와 조작 편의성을 고려한 구조로 자동화 생산 공정에 적용할 수 있습니다.
기종별 능력, 스트로크, 슬라이드 면적, 다이 하이트와 다이 쿠션 사양을 아래 표에서 확인할 수 있습니다. 다이세트, 금형 급속 교환장치와 하중 검출기 등의 옵션은 가공 조건과 생산 공정에 맞춰 검토할 수 있습니다.
범용·프로그레시브·트랜스퍼 가공을 위한 HFM 크랭크프레스
HOME>제품소개>HSP-Series

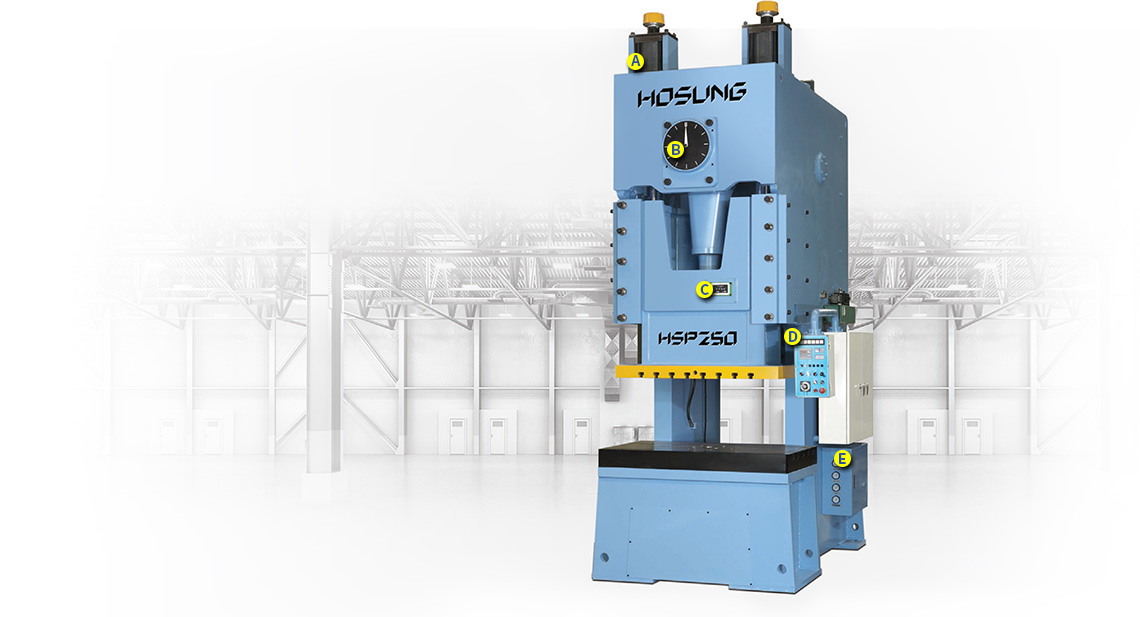

HSP TECHNOLOGY
- A. 카운터 발란스
- B. 크랭크 앵글 인디케이터
- C. 다이 하이트 카운터
- D. 운전 조작 패널
- E. 전기·공압 제어반
* 본 구조도는 HSP-250 기준입니다. 모델에 따라 외형 및 구조가 다를 수 있습니다.
사양
| Type | HSP-110 | HSP-160 | HSP-200 | HSP-250 | HSP-300 |
|---|---|---|---|---|---|
| 능력|(ton) | 110 | 160 | 200 | 250 | 300 |
| 능력 발생점| (mm) | 5 | 6 | 6 | 6 | 6 |
| 스트로크| (mm) | 180 | 200 | 250 | 260 | 260 |
| 스트로크 수| (SPM) | 50 | 45 | 40 | 35 | 35 |
| 슬라이드 면적|(mm) | 750 x 520 | 1,000 x 580 | 1,100 x 650 | 1,300 x 650 | 1,300 x 650 |
| 배드 면적|(mm) | 1,100 x 700 | 1,300 x 760 | 1,450 x 850 | 1,500 x 850 | 1,500 x 850 |
| 볼스터 두께|(mm) | 110 | 120 | 130 | 140 | 140 |
| 다이 하이트|(mm) | 420 | 450 | 500 | 550 | 700 |
| 슬라이드 조절량|(mm) | 90 | 100 | 120 | 120 | 120 |
| 주 전동기|(kw) | 11 | 15 | 19 | 22 | 30 |
| 다이 쿠션 | |||||
| 능력|(ton) | 7 | 11 | 14 | 15 | 15 |
| 스트로크| (mm) | 105 | 110 | 130 | 140 | 140 |
| 패드 면적| (mm) | 500 x 400 | 520 x 450 | 760 x 480 | 760 x 520 | 760 x 520 |
| 에어 압력|(kgf/㎠) | 5 | 5 | 5 | 5 | 5 |
옵션
- 다이세트 | Die Set
- 금형 급속 교환장치 | Q.D.C Device
- 하중 검출기 | Load Monitor

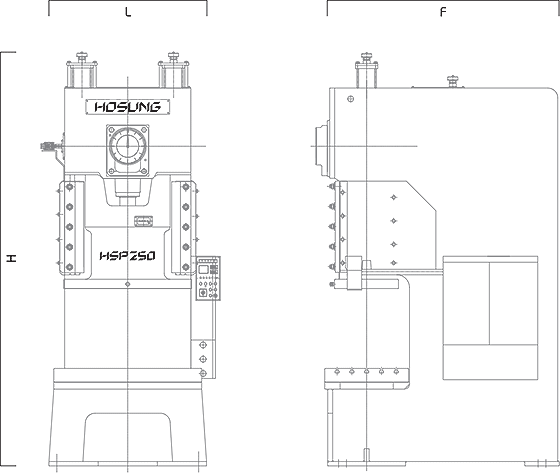

외형치수
| Type | HSP-110 | HSP-160 | HSP-200 | HSP-250 | HSP-300 |
|---|---|---|---|---|---|
| L (mm) | 1,200 | 1,400 | 1,600 | 1,600 | 1,600 |
| F (mm) | 1,950 | 2,200 | 2,300 | 2,400 | 2,400 |
| H (mm) | 3,225 | 3,490 | 3,760 | 4,035 | 4,185 |
* 본 기계 사양은 품질 개선을 위해 예고 없이 변경될 수 있습니다.
