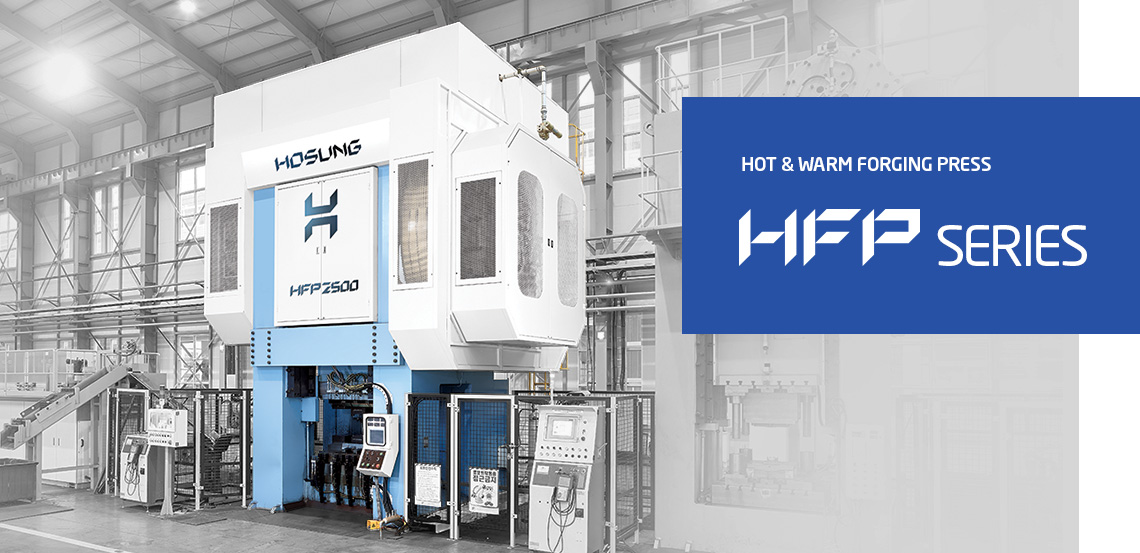

열간·온간 단조를 위한 HFM 직기동 프레스
HFM HFP 시리즈는 직기동 방식으로 구동하는 열간단조프레스이며, 온간단조 공정에도 대응합니다. 다양한 형태의 단조품 생산을 위한 포징프레스로, 전 기종에 타이로드가 삽입된 고강성 일체형 프레임을 적용하여 가압 시 신율을 최소화했습니다.
고정밀 슬라이드와 8면 가이드 기브는 전면과 후면에서 전후·좌우 조절이 가능하여 정밀한 성형을 지원합니다. 링 기어와 기어 방식의 클러치는 높은 토크 능력을 제공하며, 디스크 타입 구조로 마모를 최소화하도록 설계했습니다.
공정에 따라 다이세트, 금형 급속 교환장치, 하중 검출기, 금형 리프터, 자동 이송 장치와 자동 이형제 분사장치를 옵션으로 검토할 수 있습니다. 아래 사양표에서 기종별 능력, 스트로크, 다이 하이트와 외형치수를 확인하세요.

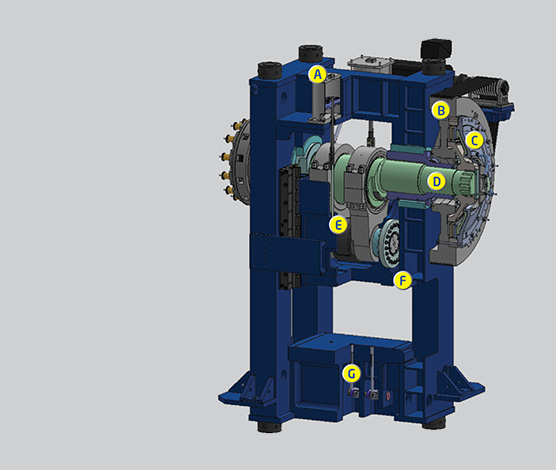

정면

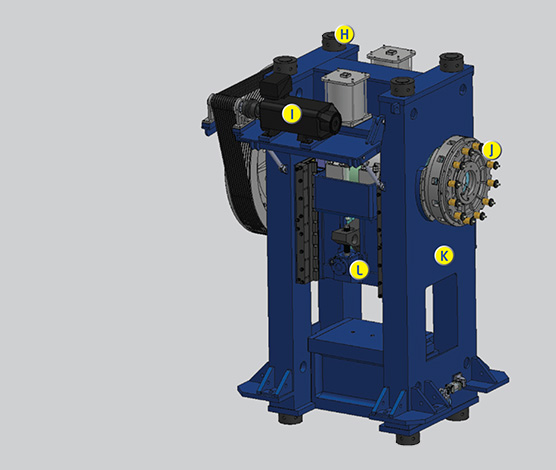

후면
* 본 구조도는 HFP-2500 기준입니다. 모델에 따라 외형 및 구조가 다를 수 있습니다.
| Type | HFP-600 | HFP-750 | HFP-1000 | HFP-1300 | HFP-1600 | HFP-2000 | HFP-2500 |
|---|---|---|---|---|---|---|---|
| 능력|(ton) | 600 | 750 | 1,000 | 1,300 | 1,600 | 2,000 | 2,500 |
| 스트로크 | (mm) | 170 | 180 | 200 | 225 | 255 | 280 | 320 |
| 스트로크 수|(SPM) | 105 | 100 | 100 | 95 | 85 | 80 | 75 |
| 슬라이드 면적|(mm) | 660 x 680 | 720 x 780 | 760 x 870 | 860 x 970 | 1,000 x 1,050 | 1,150 x 1,150 | 1,200 x 1,250 |
| 배드 면적 | (mm) | 820 x 880 | 930 x 900 | 1,030 x 1,050 | 1,130 x 1,050 | 1,310 x 1,250 | 1,510 x 1,250 | 1,510 x 1,250 |
| 다이 하이트|(mm) | 560 | 580 | 620 | 720 | 920 | 950 | 1,000 |
| 슬라이드 조절량|(mm) | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
| 상부 이젝터|(mm) | 10 | 10 | 15 | 15 | 20 | 20 | 20 |
| 하부 이젝터|(mm) | 40 | 40 | 45 | 45 | 50 | 60 | 60 |
| 주 전동기|(kw) | 37 | 45 | 55 | 75 | 110 | 150 | 175 |

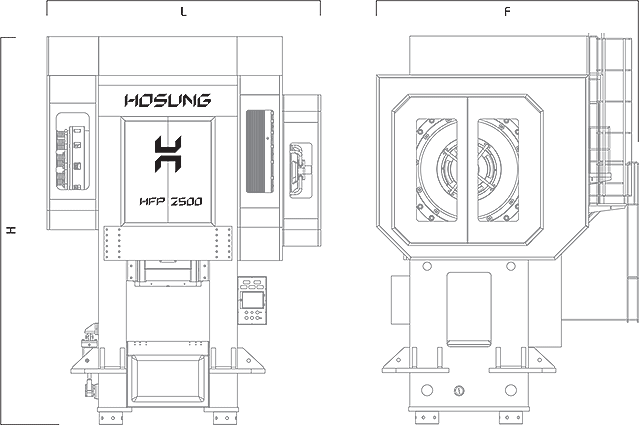

| Type | HFP-600 | HFP-750 | HFP-1000 | HFP-1300 | HFP-1600 | HFP-2000 | HFP-2500 |
|---|---|---|---|---|---|---|---|
| L (mm) | 3,470 | 3,780 | 4,020 | 4,250 | 4,750 | 5,050 | 5,100 |
| F (mm) | 2,700 | 2,900 | 3,200 | 3,420 | 3,600 | 3,950 | 4,210 |
| H (mm) | 4,050 | 5,000 | 5,450 | 5,800 | 6,900 | 7,030 | 7,200 |
* 본 기계 사양은 품질 개선을 위해 예고 없이 변경될 수 있습니다.
