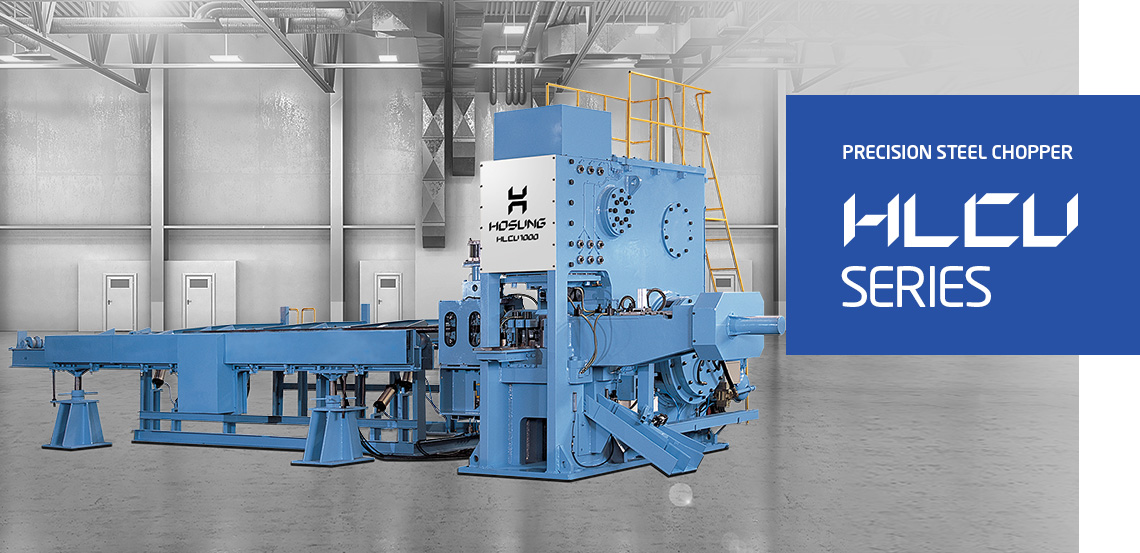

HLCU 시리즈
HLCU 시리즈는 링크 방식으로 구동되어 온·열간 단조용 환봉 절단에 적합한 환봉절단기로서 전기종이 고강성의 내구성과 단시간에 금형 교체를 할 수 있는 편의성을 가진 일체형 프레임에 호성의 특허로 보유한 링크 모션 구동, 핀치롤러, 스톱퍼의 기술로 간단하고 편리하게 초정밀, 초고속 절단 능력을 제공합니다.
강력한 힘과 정교한 품질을 자랑하는 호성프레스
HOME>제품소개>HLCU-Series
HLCU TECHNOLOGY

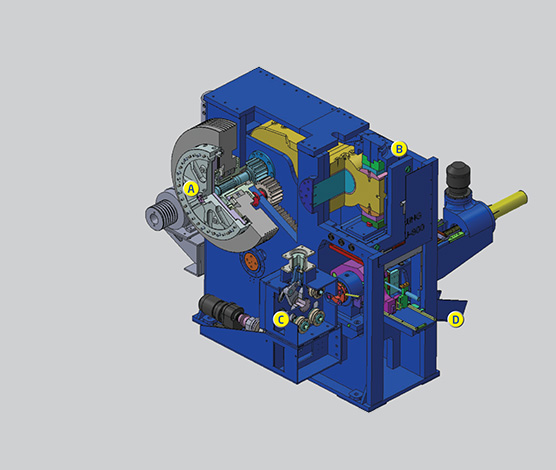

정면
- A. 클러치
- B. 8면 슬라이드
- C. 핀치롤러
- D. 슈트

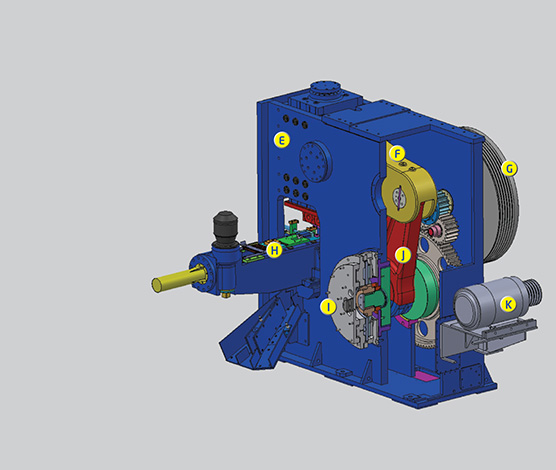

후면
- E. 프레임
- F. 링크-A
- G. 플라이 휠
- H. 스톱퍼
- I. 브레이크
- J. 링크-B
- K. 메인모터
* 본 구조도는 HLCU-4500 기준입니다. 모델에 따라 외형 및 구조가 다를 수 있습니다.
사양
| Type | HLCU-300 | HLCU-450 | HLCU-600 | HLCU-800 | HLCU-1000 |
|---|---|---|---|---|---|
| 능력|(ton) | 300 | 450 | 600 | 800 | 1,000 |
| 스트로크|(mm) | 90 | 105 | 120 | 130 | 140 |
| 스트로크 수|(SPM) | 50 | 45 | 40 | 40 | 35 |
| 이송속도|(mm/min) | 40 | 40 | 30 | 30 | 30 |
| 주 전동|(kw) | 37 | 37 | 55 | 75 | 90 |
| 절단 가능 외경|(mm) | 19 ~ 70 | 25 ~ 75 | 40 ~ 90 | 50 ~ 100 | 60 ~ 130 |
| 절단 가능 길이|(mm) | 63 ~ 400 | 73 ~ 400 | 83 ~ 400 | 93 ~ 400 | 103 ~ 400 |

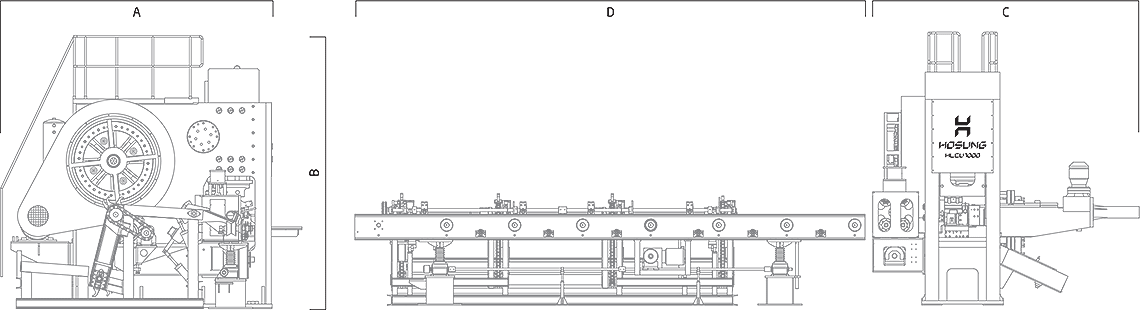

외형치수
| Type | HLCU-300 | HLCU-450 | HLCU-600 | HLCU-800 | HLCU-1000 |
|---|---|---|---|---|---|
| A (mm) | 3,090 | 3,520 | 4,150 | 4,200 | 4,400 |
| B (mm) | 3,160 | 3,590 | 4,000 | 4,100 | 4,250 |
| C (mm) | 2,700 | 3,525 | 3,915 | 4,030 | 4,120 |
| D (mm) | 7,500 | 7,500 | 7,500 | 7,500 | 7,500 |
* 본 기계 사양은 품질 개선을 위해 예고없이 변경될 수 있습니다.
