HLM-Series

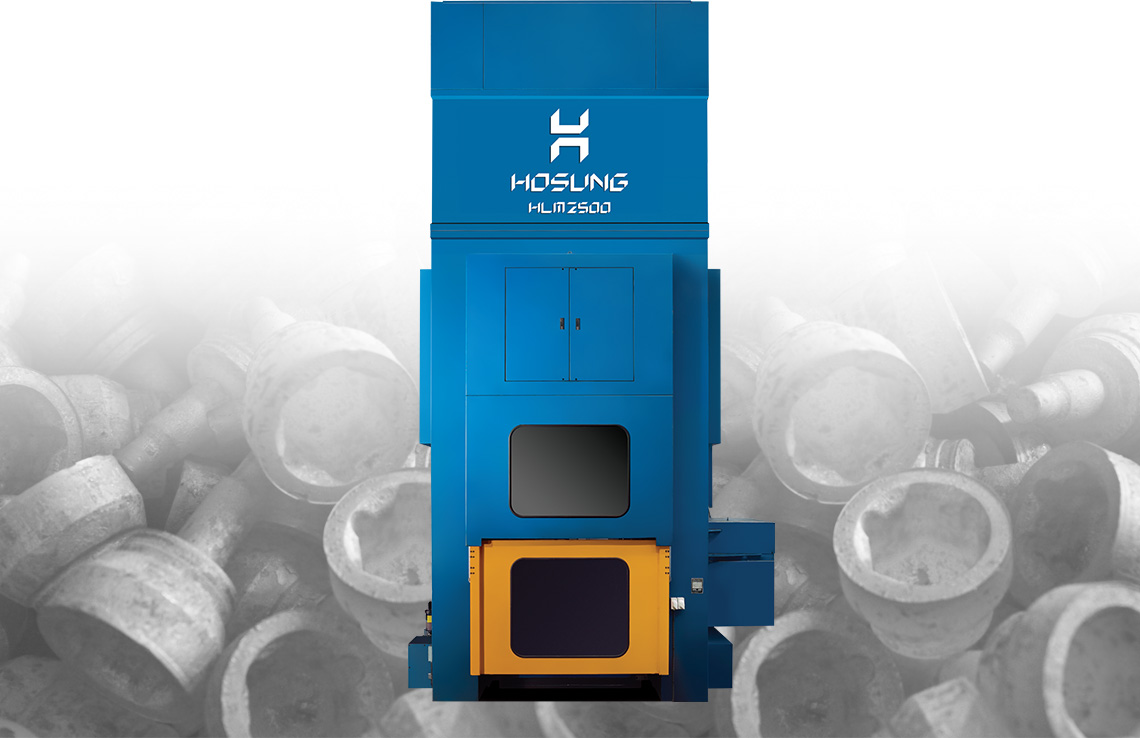

HLM-Series(링크 모션 프레스)

HLM 시리즈는 온간 및 냉간 성형 작업에 적합하며, 최종성형 시 변형이 심한 단조 제품의 성형, 코이닝, 사이징 등과 같은 제품 생산에 적합합니다. KNUCKLE-JOINT 프레스의 구동 방식과 CONNECTING ROD 부분에 링크 관절을 추가로 연결해 슬라이드 하강 시 너클프레스의 유연한 모션 커브의 형태를 띠며 슬라이드 상승 시 크랭크 프레스처럼 빠른 복귀가 가능합니다.

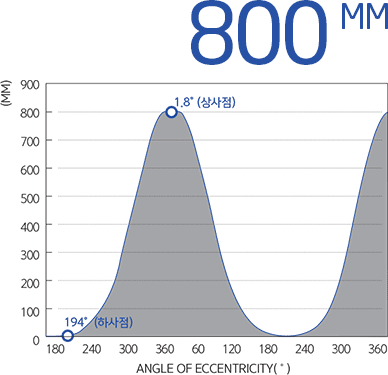

이러한 슬라이드 모션 커브로 제품 성형 시 프레스 임팩트 속도(Reduced impact speed)를 줄일 수 있습니다. 이는 곧 프레스의 가압성형 시간을 늘려주면서 전·후방 압출의 고급 품질 제품 생산이 가능하며 생산 속도가 향상됩니다.
상금형이 하금형에 교차하는 순간의 속도를 지연하기 때문에 금형의 수명도를 연장시키고 마모를 최소화하므로 금형 교체의 시간을 줄이면서 작업 시간을 늘려 생산속도를 향상 시킬 수 있습니다. 크랭크 프레스와 같이 고속 타발이 아닌 지그시 눌러주는 형태의 모션으로 프레스 소음을 최소화합니다.

630mm

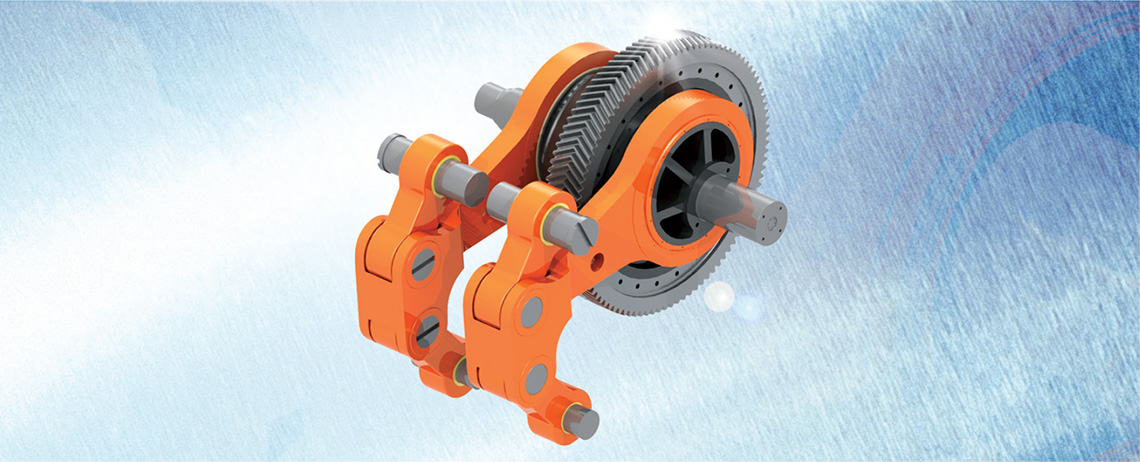

  • 드라이브 시스템  |  Drive System

    너클 기구 방식과 링크관절 복합구동 방식을 통해 교축행정의 속도 변화를 최소화해서 교축을 개시할 때 가압능력을 최대화.

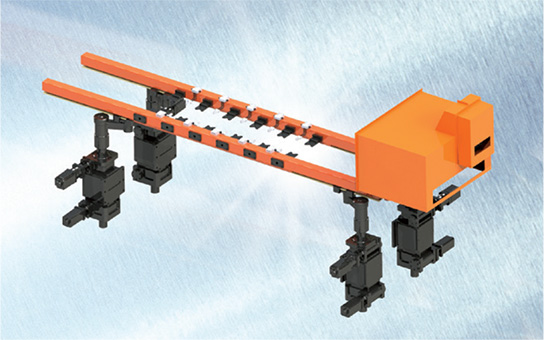

  • 트랜스퍼  |  Transfer

    다공정 정밀 단조에 최적화된 서보제어방식의 자동 이송 장치.

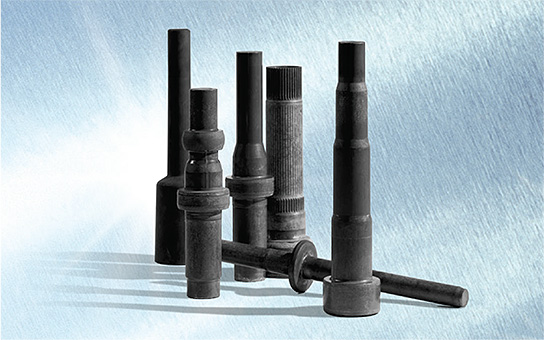

  • 생산 가능품목  |  Parts

사양
HCL-series 사양
Type HLM-1250 HLM-1600 HLM-2000 HLM-2500
능력|(ton) 1,250 1,600 2,000 2,000
스트로크|(mm) 500 630 630 800
스트로크 수|(SPM) 20 ~ 35 16 ~ 32 16 ~ 32 16 ~ 30
슬라이드 면적|(mm) 1,500 x 850 2,030 x 1,000 2,030 x 1,000 2,030 x 1,100
배드 면적|(mm) 1,500 x 850 2,030 x 1,000 2,030 x 1,000 2,030 x 1,100
다이 하이트|(mm) 1,360 1,420 1,600 1,600
상부 이젝터|(mm) 40 50 50 60
하부 이젝터|(mm) 200 200 200 200
주 전동기|(kw) 200 320 350 400
옵션
  • 다이세트  |  Die Set
  • 금형 급속 교환장치  |  Q.D.C Device
  • 하중 검출기  |  Load Monitor
  • 금형 리프터 장치  |  Die Lifter Device
  • 자동 이송화 장치  |  Auto Transfer Device
  • 자동 이형제 분사장치  |  Auto Lubrication Device

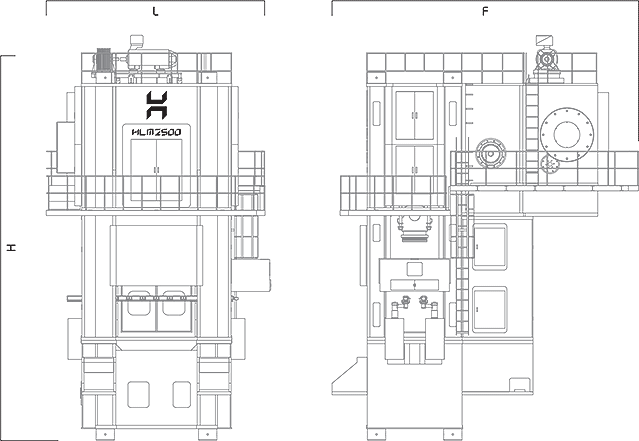

외형치수
HLM-series 외형치수
Type HLM-1250 HLM-1600 HLM-2000 HLM-2500
L (mm) 6,050 6,700 6,700 6,800
F (mm) 8,450 8,700 8,800 8,950
H (mm) 10,000 10,800 11,100 11,400

* 본 기계 사양은 품질 개선을 위해 예고없이 변경될 수 있습니다.
